Động Cơ Không Chổi ThanBR2204 2300KV / 1 Cặp

Thương hiệu: OEM | Xem thêm các sản phẩm Linh kiện và các phần cứng khác của OEM
Động Cơ Không Chổi Than BR2204 2300KV / 1 CặpĐộng cơ không chổi than thuộc nhóm động cơ đồng bộ nam châm vĩnh cửu chứ không phải động cơ điện một chiều. Động cơ đồng bộ nam châm vĩnh cửu là nhóm động...
Còn hàng
239,000 đ
ĐẾN NƠI BÁN
Công ty:Linh Kiện Điện Tử 3M Cơ Sở 2Xem thêm các sản phẩm Linh kiện và các phần cứng khác bởi Linh Kiện Điện Tử 3M Cơ Sở 2
  • Giao hàng toàn quốc
  • Được kiểm tra hàng
  • Thanh toán khi nhận hàng
  • Chất lượng, Uy tín
  • 7 ngày đổi trả dễ dàng
  • Hỗ trợ xuất hóa đơn đỏ
Giới thiệuchi tiết

Giới thiệu Động Cơ Không Chổi ThanBR2204 2300KV / 1 Cặp

Động Cơ Không Chổi Than BR2204 2300KV / 1 Cặp

Động cơ không chổi than thuộc nhóm động cơ đồng bộ nam châm vĩnh cửu chứ không phải động cơ điện một chiều. Động cơ đồng bộ nam châm vĩnh cửu là nhóm động cơ có rotor quay cùng tốc độ với từ trường quay, có phần cảm là nam châm vinh cửu. Dựa vào dạng sóng sức phản điện động mà ta có thể chia ra làm 2 loại: Động cơ ( sóng ) hình sin và Động cơ ( Sóng ) hình thang. Động cơ Brushless là động cơ có sóng hình thang.

Cấu tạo

  • Nam châm vĩnh cửu được đặt vào Rotor
  • Nam châm điện được chuyển qua cho Stator
  • Hall sensor: do đặc thù sức phản điện động có dạng hình thang nên cấu hình điều khiển thông thường của Động Cơ không chổi than cần có cảm biến xác định vị trí của từ trường rotor so với các pha của cuộn dây stator. Để làm được điều đó người ta dùng cảm biến hiệu ứng Hall, gọi tắt là Hall sensor. Phần cảm biến này được gắn trên stator chứ không phải trên rotor như mọi người vẫn nhầm tưởng

Thông số kỹ thuật

  • Đường kính động cơ: 28 mm
  • Chiều Cao động cơ: 17.8 mm
  • Đường kính trục: 1.0 m
  • Chiều dài trục: 5 mm
  • Dây nguồn dài: 12cm
  • Trọng lượng: 60g
  • Số lượng: 02 Chiếc
  • Tốc độ: 1volt ~ 3200 vòng/phút

Ưu điểm:

  • Không có tia lửa và giảm tiếng ồn hơn rất nhiều.
  • Vì trong cấu tạo là không có chổi than nên việc hao mòn do ma sát sẽ không có.
  • Với các nam châm điện nằm trên Stator thì chúng rất dễ được làm mát.
  • Hướng dẫn sử dụng và lưu ý

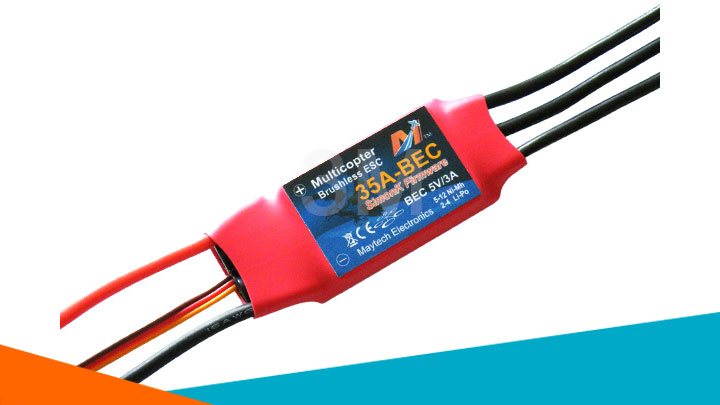

Mình sẽ hướng dẫn các bạn sử dụng arduino UNO R3 để điều khiển động cơ này một cách đơn giản nhất nhé. Để điều khiển được thì mình cần dùng một thiết bị gọi là ESC có tác dụng băm xung cho chân tín hiệu.

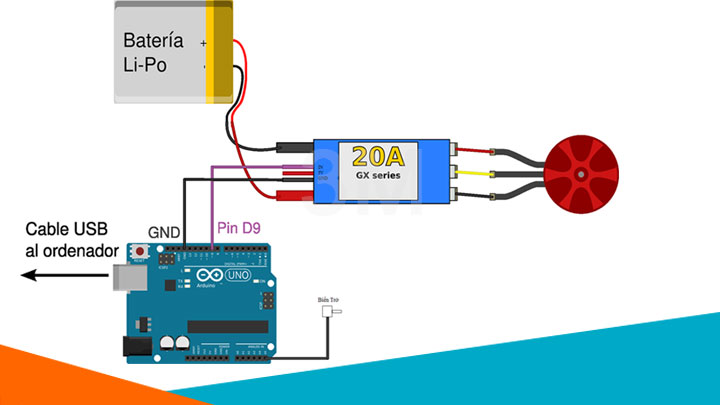

Các bạn setup như hình trên nhé

Bạn chú ý 3 dây của ESC ở bên phải sẽ được nối với 3 dây của motor. Dây ở giữa nối với nhau, còn đảo 2 dây 2 bên sẽ chỉ làm đảo chiều động cơ. Ở bên trái, 2 dây to sẽ dùng để cấp nguồn cho motor, 3 dây bé ở giữa gần giống với 3 dây của động cơ servo ( dây đen là cực âm, dây đỏ cho ra nguồn 5V, dây vàng là dây tín hiệu nối với arduino ( nối với chân phát xung PWM ).
