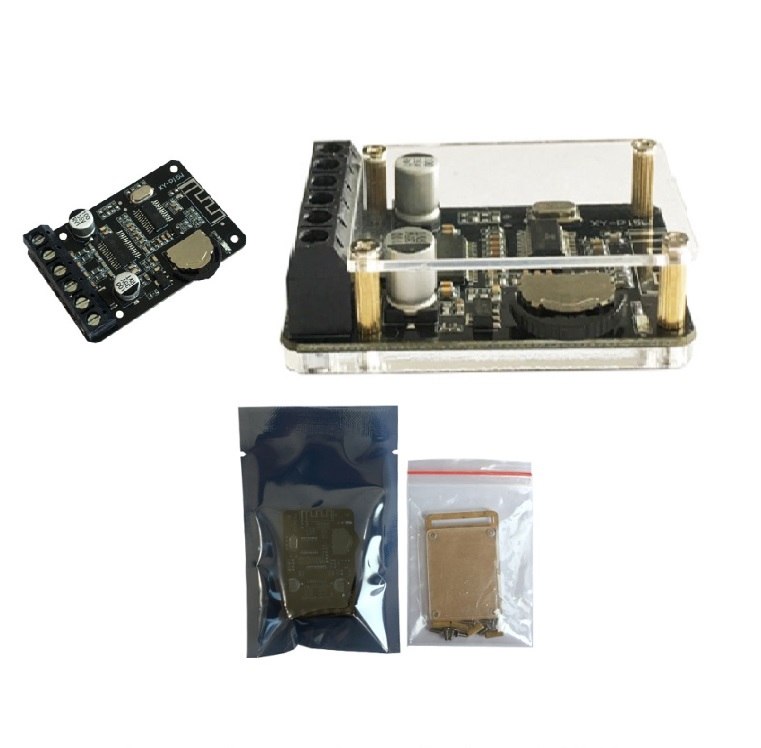

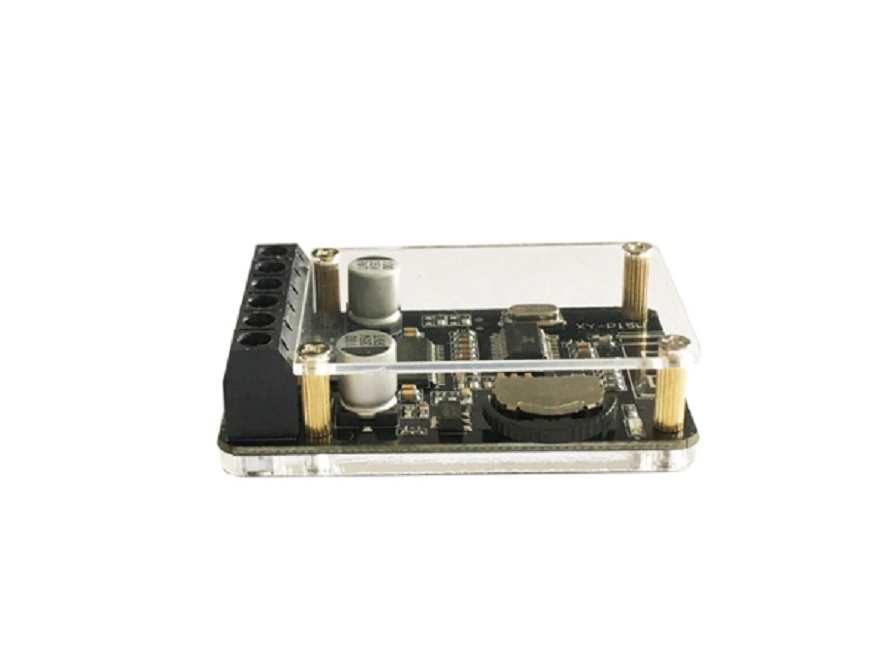

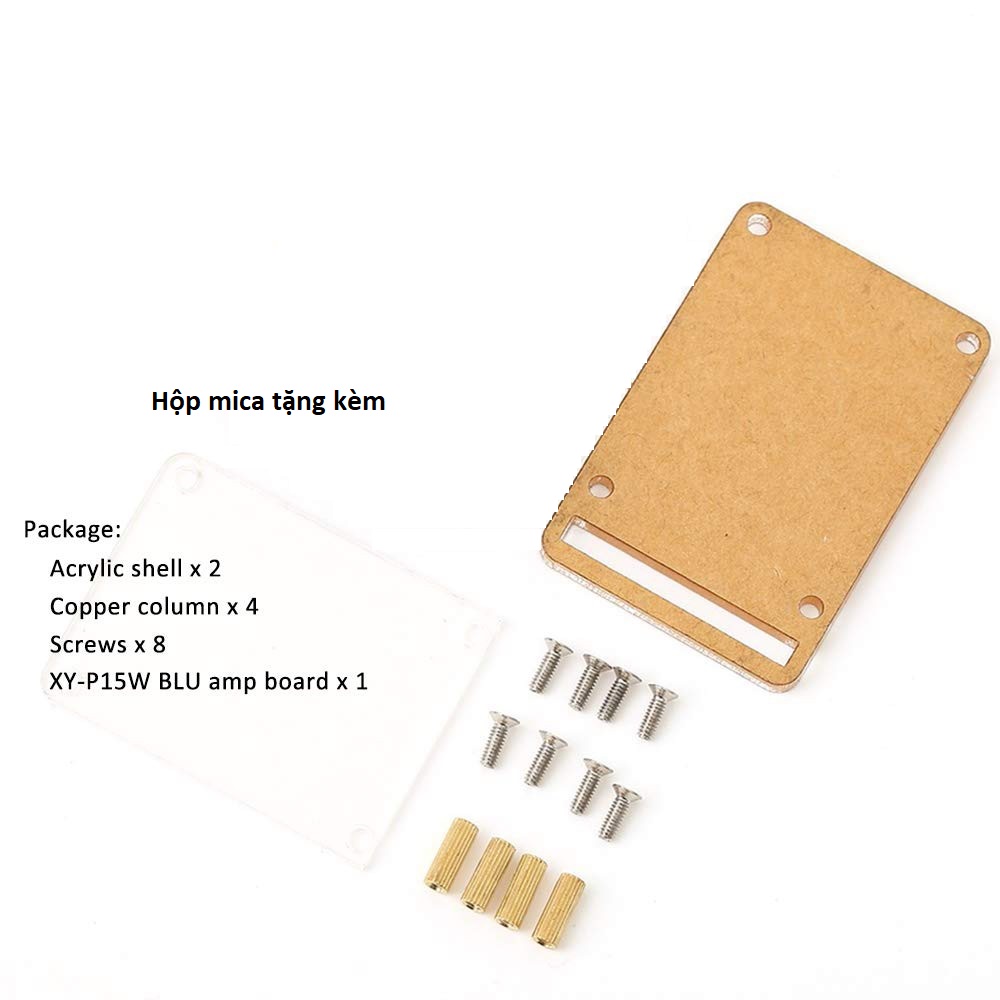

Mạch Khuếch Đại Âm Thanh Bluetooth 2*15W XY-P15W tặng hộp Mica trong suốt

Thương hiệu: OEM | Xem thêm các sản phẩm Phụ kiện âm thanh khác của OEM
Điện áp làm việc: DC8 ~ 24VPhiên bản Bluetooth: 5.0Khoảng cách truyền: 15 mét (không có vật cản)Số lượng kênh: hai kênh (âm thanh nổi)Công suất đầu ra (@ 1KHz):16W * 2 @ 12V 4Ω10W * 2 @ 12V 8Ω15W * 2 ...
  • Giao hàng toàn quốc
  • Được kiểm tra hàng
  • Thanh toán khi nhận hàng
  • Chất lượng, Uy tín
  • 7 ngày đổi trả dễ dàng
  • Hỗ trợ xuất hóa đơn đỏ

Giới thiệu Mạch Khuếch Đại Âm Thanh Bluetooth 2*15W XY-P15W tặng hộp Mica trong suốt

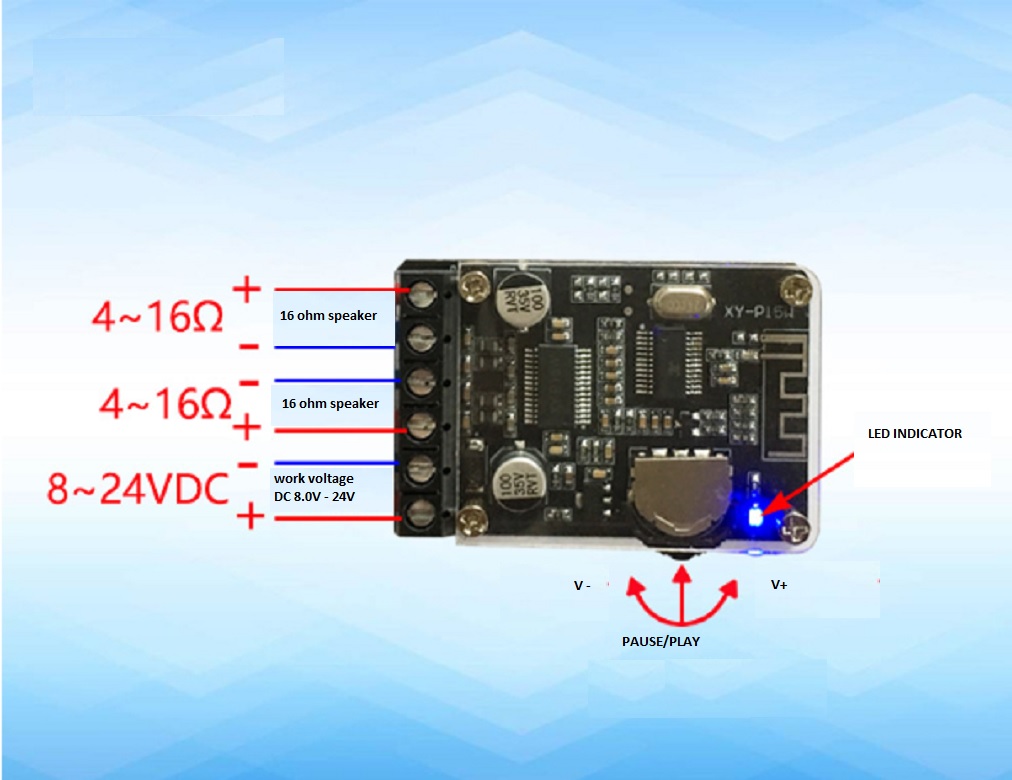

Điện áp làm việc: DC8 ~ 24V
Phiên bản Bluetooth: 5.0
Khoảng cách truyền: 15 mét (không có vật cản)
Số lượng kênh: hai kênh (âm thanh nổi)
Công suất đầu ra (@ 1KHz):
16W * 2 @ 12V 4Ω
10W * 2 @ 12V 8Ω
15W * 2 @ 16V 8Ω
20W * 2 @ 20V 8Ω
30W * 2 @ 24V 8Ω (cần thêm tản nhiệt)
Loa được điều chỉnh (30W ~ 150W):
4 ohms (cung cấp điện 8 ~ 12V)
8 ohms (cung cấp điện 8 ~ 24V)
16 ohms (cung cấp điện 8 ~ 24V)
Cơ chế bảo vệ mô-đun: bảo vệ nguồn điện ngược; bảo vệ ngắn mạch; tự phục hồi bảo vệ quá nhiệt
Lưu ý: Để cải thiện hiệu suất của mô-đun, nên sử dụng chip khuếch đại và tản nhiệt khi ứng dụng vượt quá 20W * 2
Lưu ý khi sử dụng:
1. Sử dụng bảng khuếch đại công suất càng xa càng tốt từ tín hiệu WIFI (bộ định tuyến)
2. Điện áp nguồn thích hợp là 8 ~ 24 V DC, vượt quá 26V chip sẽ bị cháy.
3. Nguồn điện không được vượt quá 12V khi được kết nối với loa 4Ω và không được vượt quá 24V khi được kết nối với loa 8ohm.
4. Dòng điện cung cấp thích hợp từ trên 2A.
5 Công suất làm việc của mô-đun vượt quá 20W * 2 và cần có một bộ tản nhiệt để hỗ trợ.
6. Không sử dụng dây cáp loa quá dài, đảm bảo dây cáp phù hợp trong vòng 1 mét
7. Chú ý bảo vệ tĩnh điện. Trước khi chạm vào bảng khuếch đại công suất, hãy xả tĩnh điện trên tay để tránh tĩnh điện phá vỡ chip. Chip Bluetooth nhạy hơn với tĩnh điện.
8. Nên điều chỉnh loa với công suất định mức từ 30W trở lên để tránh loa không bị nóng và cháy.
